Vibrerande trådsensornod
Vårt vibrerande trådsensorgränssnitt möjliggör hög precision och låg effektövervakning av ett brett spektrum av strukturella och geotekniska sensorer.
Gränssnittsserien för vibrerande trådsensorer ger ett brett utbud av vibrerande trådsensorer till våra system. Det är ett mycket integrerat system som kan spännande och sampla vibrerande trådsensorer och rapportera mätningar via Sencives trådlösa kommunikationsnätverk till en gateway.
Exempel på sensorer som stöds:
- Piezometrar
- Töjningsmätare
- Belastnings- och tryckceller
- På plats inklinometrar
- Yttre temperatur
- Extensometrar
- Sprickmätare
- Sensorer för markfuktighet
Funktioner
- Högpresterande, enkla att ansluta flerkanaliga kontakter
- Vattentäta, robusta kontakter för enkel installation
- Upplösning på 0,001 Hz och repeterbarhet på ±0,02 Hz
- Integrerat batteri med lång livslängd
- 10-15 års batteritid, inklusive när den fungerar som en relänod i mesh-kommunikationsnätverket
- Integrerad temperatursensor
- Mångsidiga monteringsalternativ
- Vattentät till IP66 / IP67 / IP68
- Firmware kan fjärruppgraderas via gatewayen vilket minskar kostsamma platsbesök (FlatMesh)
- Stöder en NTC-sensor på varje kontakt

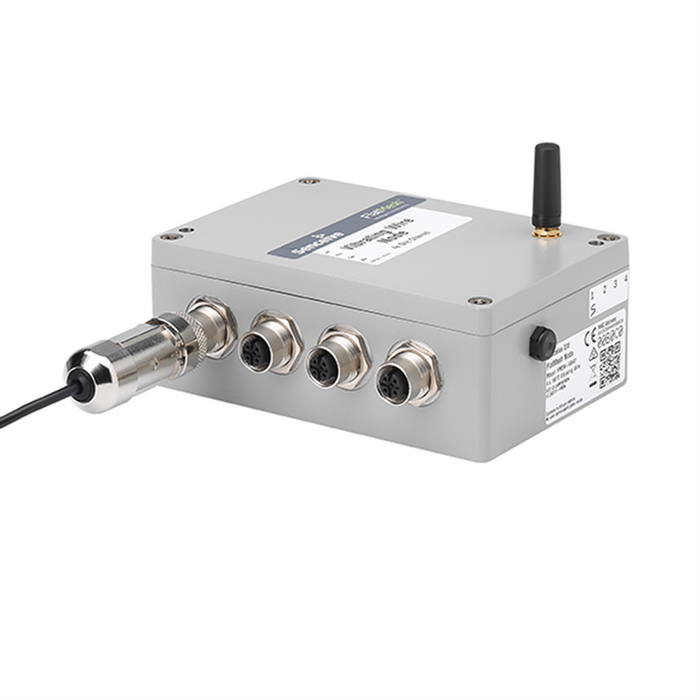

- 1 och 4 kanalversioner tillgängliga

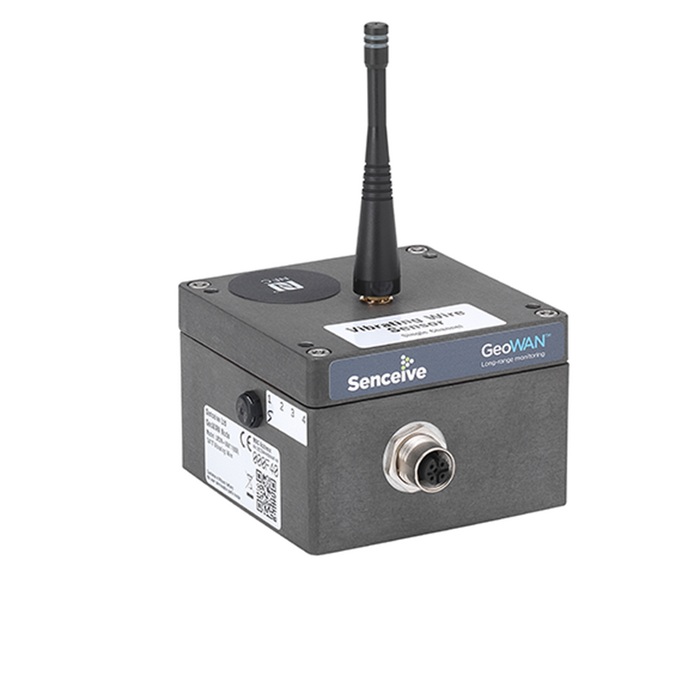

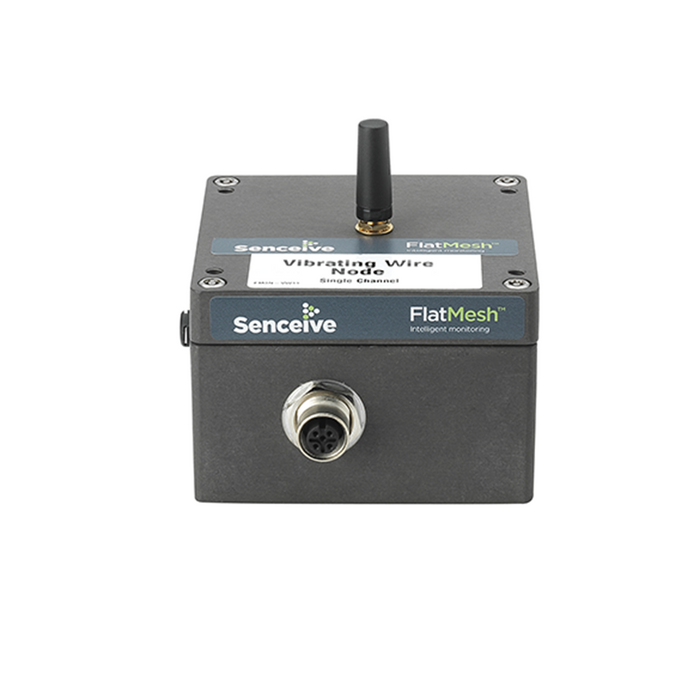

FlatMesh och GeoWAN Vibrerande trådsensornod
Fysiska specifikationer
| Parameter | FM3N-VW11 | FM3N-VW41 | FM3N-VW121 |
| Mått exklusive antenn och ventil | 90 x 90 x 60 mm | 90 x 130 x 50 mm | 100 x 140 x 70 mm |
| Mått exklusive antenn | 90 x 96 x 60 mm (inklusive ventil) | 90 x 136 x 50 mm | 100 x 146 x 70 mm |
| Total massa | 0,57 kg | 0,75 kg | Tbc |
| Bostadsmaterial | Pressgjuten aluminium | Pressgjuten aluminium | Pressgjuten aluminium |
| Skydd (BS EN 60529: 1992 + A2: 2013) | IP66 / IP67 IP68 vid 1m i 24 timmar | IP66 / IP67 IP68 vid 1 m i 24 timmar |
IP66 / IP67 IP68 vid 1 m i 24 timmar |
| Monteringsalternativ |
Spelhål för M4-uttagsskruv i botten |
Spelhål för M4-uttagsskruv i botten | 1/4" UNF-hål i botten |
| Temperaturområde vid drift | -40°C till +85°C | -40°C till +85°C | -40°C till +85°C |
Vibrerande trådgränssnitt
| Parameter | FM3N-VW11 | FM3N-VW41 |
| Kontakt | M12 5-polig A-kodad skruvtyp för hona |
M12 12-polig A-kodad skruvtyp för hona |
| Frekvensupplösning | 0,001 Hz | |
| Frekvens repeterbarhet | ±0,02 Hz | |
| Frekvensområde | 200-6500Hz | |
| Stimulus typ | Svept sinusvåg, skriv 6V topp till topp | |
| Termistor typ | 3kΩ NTC | |
| Temperaturupplösning | 0.05 | |
| Temperatur noggrannhet | ±0,1°C | |
| Temperaturområde | -40°C till +85°C |
